PCB生产制作的过程中，曝光是不可或缺的一个环节，这就用到UV曝光机，曝光机上光源功率的强度、均匀性、稳定性对曝光质量的影响都至关重要，检测曝光机光源功率用到的仪器叫紫外线能量计。
我们来看看曝光机的工作原理：利用紫外线辐射使光敏材料发生化学反应，从而在PCB板上形成预定的电路图案，以单层板为例，整个生产流程中需要经历两次曝光和显影。
第一次是蓝膜的曝光，即覆膜后，按照PCB线路的设计对线路部位进行曝光，降低这些区域蓝膜的粘性，使这些区域的蓝膜在接下来的显影工序中，能轻易被清洗掉。这一操作的意义是方便对线路区域进行电镀，保留这些区域的铜箔不受接下来其他区域蚀刻去除铜箔的影响。

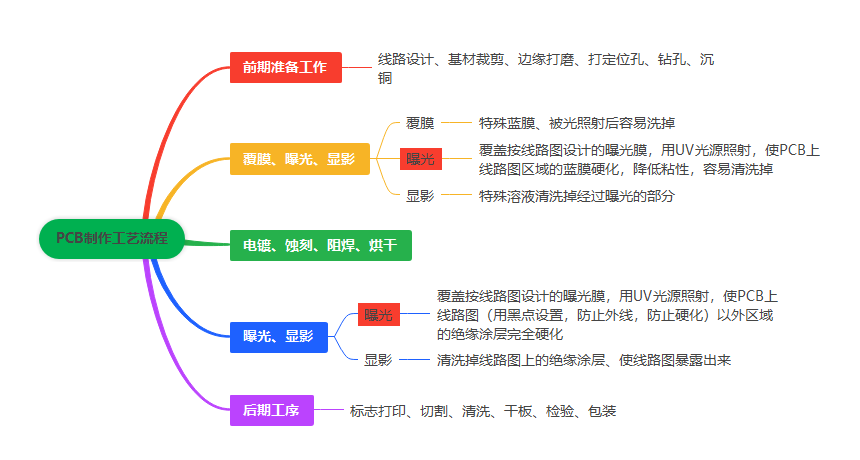

PCB制作流程图
如上图所示，第二次曝光是在阻焊烘干后进行，但是这次是按照PCB线路的设计对线路以外的区域进行曝光，使这些区域的绝缘层能够硬化，而线路区域的绝缘层硬化程度不变。这一操作的意义是保证在接下来的显影工序中可以轻松去除线路区域的绝缘涂层，而其他区域的绝缘涂层能够硬化不受影响。
那在PCB行业，紫外线能量计能起到什么样的作用呢？从应用上来看，都是用来检测曝光机的功率强度。
一、检测光源的均匀性：曝光机光源的均匀性非常重要，关系到PCB曝光的质量和一致性。
检测方法：紫外线能量计的探测器正对着光源，多点检测，用最大功率值进行分析。
二、检测光源的强度：确保PCB在极短的曝光时间中获得清晰的图像。
检测方法：紫外线能量计的探测器正对着光源，检测完成看功率最大值。
三、检测光源的稳定性：光源的稳定性关系到曝光均匀度和图像质量。
检测方法：
1、多组测试，同一位置前后多次测试，紫外线能量计探测器的位置一定要完全一致，用功率最大值进行分析。
2、单组测试，可以通过功率变化曲线图分析（需要能量计具备功率变化曲线图功能）。
综上所述，再结合曝光机的特点，PCB行业选择紫外线能量计的时候，需要考虑以下几个问题。
紫外线能量计选型需要确认的事项
一、测试的光源类型：要确认客户曝光机的光源类型，目前市面上大多数都是用LED光源。二、功率量程：曝光机光源的功率都比较大，要选择大量程的仪器
三、仪器的外形：
1、曝光机测试环境是密闭的，需要选择探头和主机一体式的
2、曝光机的光源在上方，推荐探测器和显示屏在同一侧的，方便做稳定性测试时无需触碰仪器就读数
3、选择方形的能量计，方便不同时间测试光源稳定性时，仪器和探测器的定位
4、选择有功率变化曲线图的能量计，可以分析单组测试光源的稳定性
说了PCB行业选择能量计要考虑的问题，那哪个厂家的紫外线能量计能满足要求呢？
我们来看看林立光电的手机型紫外线能量计，这是一款方形设计、探测器和显示屏在同一面的一体式紫外线能量计，是专门测试UV LED光源的，功率量程，可以测试功率值、能量值、温度值，同时能在仪器上查看功率变化曲线图，可以说，十分符合PCB行业的需求了。
